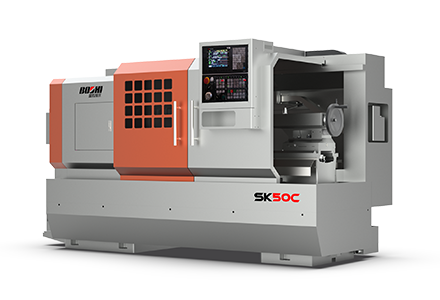

SK50C系列车床是一款三档手动变速的简式数控车床 。适应轻工、机械、汽车、摩托车等多行业用户的多种类、大批量产品的加工 。
产品特点：
1）选取高强度铸铁床身，强度高吸震性好；屡次时效处置，有效抑造了加工过程中切削力导致的变形和应力 。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力幼，精度维持性悠久 。
2）机床的主轴箱通过齿轮传动，三档变速，档内无级，主轴孔径105mm 。
3）X轴选取同步带轮传动，Z轴选取伺服电机与滚珠丝杠直接衔接，可获得更高的加工精度 。
4）导轨、滚珠丝杠副选取集中自动稀油光滑，按时定量向各光滑部位注油，保障各滑动面均匀光滑，保障了滚珠丝杠副和导轨的使用寿命 。
合用行业：
适应轻工、机械、汽车、摩托车等多行业用户的多种类、大批量产品的加工 。
|
项目 |
单元 |
SK50C |
||||||
|
床身上最大回转直径 |
mm |
φ500 |
||||||
|
床鞍上最大回转直径 |
mm |
φ280 |
||||||
|
最大车削直径 |
mm |
φ500/350 |
||||||
|
最大工件长度 |
mm |
710/620; 960/870; 1460/1370; 1960/1870;2960/2870 |
||||||
|
最大车削长度 |
mm |
570/500; 820/750; 1320/1250; 1820/1750;2820/2750 |
||||||
|
主轴孔径 |
mm |
φ105 |
||||||
|
主轴头型式 |
|
ISO702/ⅠA2-8 |
||||||
|
主轴转速 |
r/min |
3档无级 21.7-1600 H:160-1600 M:65-650 L:21.7-217 |
||||||
|
主轴锥孔 |
|
公造1:20 |
||||||
|
主轴最大输出扭矩 |
N.m |
800 |
||||||
|
快进速度 |
m/min |
X轴：6 |
||||||
|
Z轴：6/8（2000及以上为6） |
||||||||
|
丝杠螺距 |
mm |
X向: 5 Z向: 6（3米8） |
||||||
|
刀架装刀容量 |
|
4(尺度配置)/6(选择配置) |
||||||
|
刀台宽度 |
mm |
200X200 |
||||||
|
刀架允许最大刀具截面 |
mm |
25×25/φ32（镗刀孔） |
||||||
|
刀架行程 |
mm |
X向:275/235（六工位刀架） |
||||||
|
Z向: 600/850/1350/1850/2850 |
||||||||
|
尾座套筒直径 |
mm |
φ75（φ80 液压尾座） |
||||||
|
尾座套筒锥度 |
|
手动及液压尾座MT No.5（MT No.3 活主轴液压尾座） |
||||||
|
尾座套筒最大行程 |
mm |
150（130 液压尾座） |
||||||
|
主电机 |
|
7.5kW伺服电机 |
||||||
|
注：“/”后尺寸，为配置卧式六工刀架时的机床参数（刀盘回转直径以φ360计） 。 |
||||||||
|
机床表型尺寸 (长×宽×高) |
mm |
750 |
2450×1500×1700 |
|||||
|
1000 |
2700×1500×1700 |
|||||||
|
1500 |
3200×1500×1700 |
|||||||
|
2000 |
3700×1500×1700 |
|||||||
|
3000 |
4700×1500×1700 |
|||||||
|
机床净沉 |
Kg |
机型 |
750 |
1000 |
1500 |
2000 |
3000 |
|
|
|
2100 |
2600 |
3100 |
3600 |
4600 |
|||
